Bağlayıcısız imal edilen beyaz Camyünü şilte veya Taşyünü sanayi şiltesi kullanılmış, dış yüzeyi silikonlu iç yüzeyi 500 °C’ye dayanıklı silikonsuz cam kumaşı kaplı, vanalar için özel üretilmiş yalıtım ceketidir. Kapalı ya da açık ortamlardaki DIN, ANSI, API standartlarında üretilmiş bütün vana (pistonlu, küresel, kelebek vana vb.) ve pislik tutucuların ısı yalıtımında kullanılır.
Uygulama

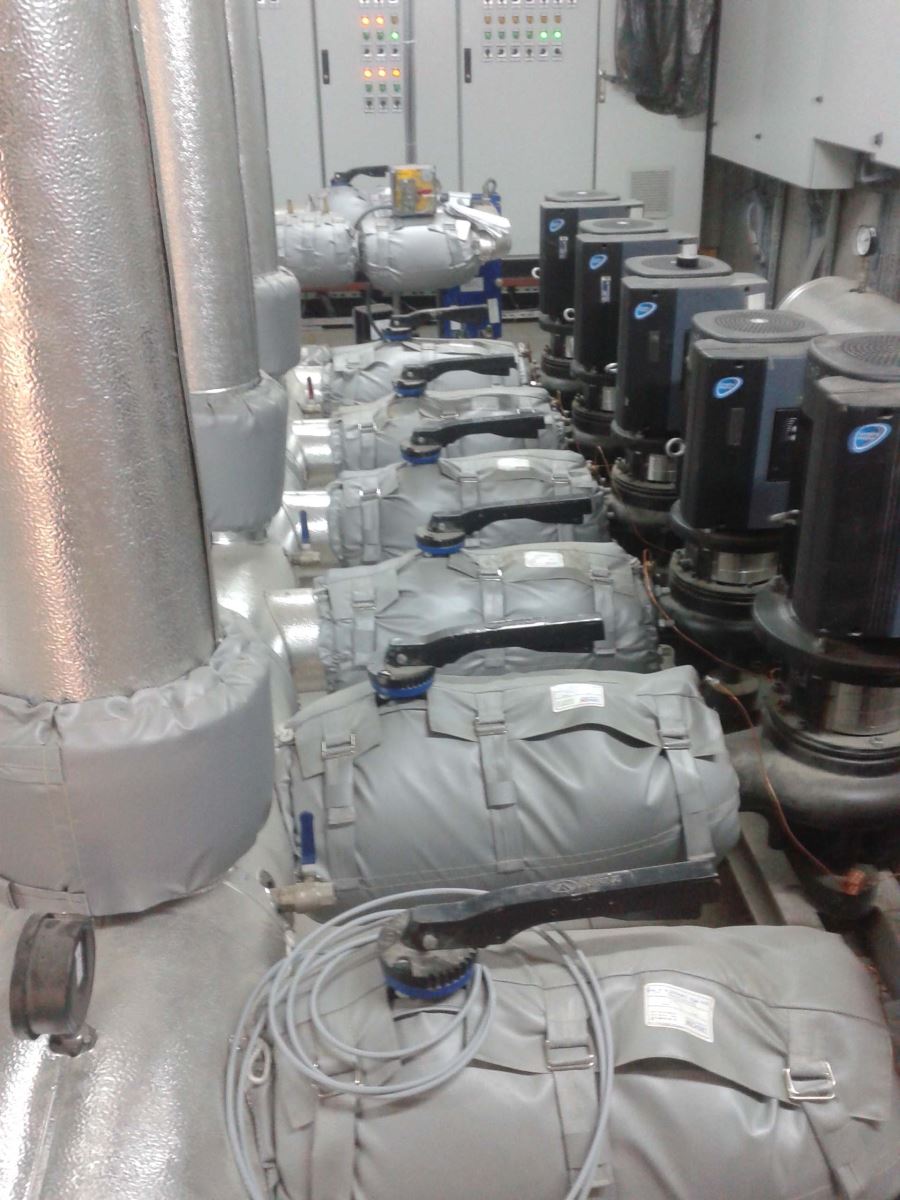

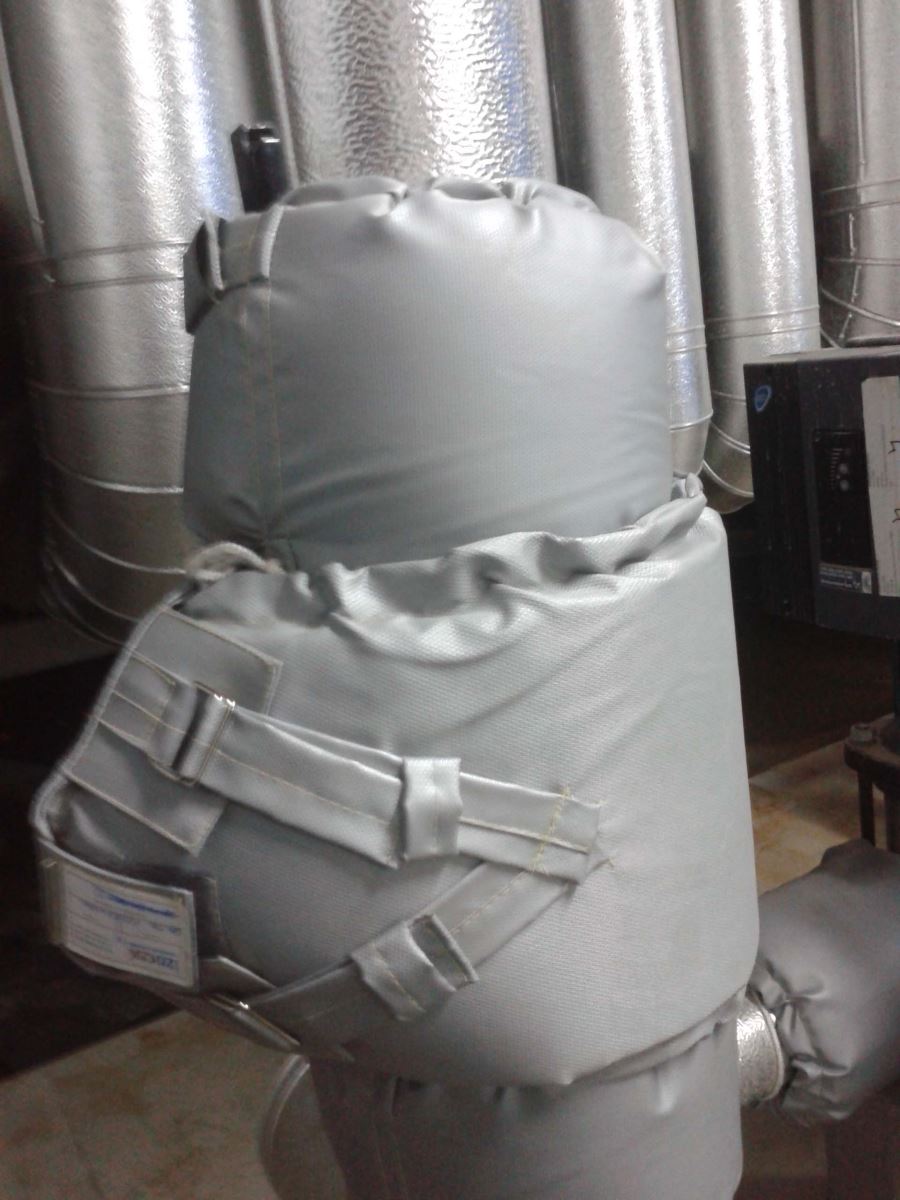

Yalıtımı yapılacak vanaya uygun vana ceketi seçilir veya özel olarak dikilir. Vana ceketi, vananın etrafına sarılır ve yay yardımıyla kopçalar birbirine sıkıca bağlanır. Montajdan önce vanalarda buhar kaçağı olup olmadığı kontrol edilir. Kaçak tespit edilirse, arıza giderildikten sonra uygulamaya başlanır. Uygulamada vana ve flanşlar tamamen yalıtılmalı, vana ceketi, vananın bağlı olduğu yalıtımlı boru üzerine flanşlardan itibaren en az 50 mm bindirilmelidir.
| Özellikler |
Sembol |
Birim |
Tanım |
Tolerans |
Standart |
| Malzeme |
- |
- |
İğnelenmiş Cam Yünü Şilte / Taşyünü Şilte |
- |
- |
| Kalınlık |
d |
mm |
50 |
-1 ,+5 |
EN 823 |
| Kaplama |
- |
- |
Kaplamasız |
- |
- |
| Yangına Tepki Sınıfı |
- |
- |
A1 |
- |
DIN 4102 |
| Isıl iletkenlik hesap Değeri ( 10ºC ) |
λD |
W/m.K |
0,031 |
- |
ISO 8302 |
| Isıl iletkenlik hesap Değeri ( 100ºC ) |
λ |
W/m.K |
0,043 |
- |
ISO 8302 |
| Isıl iletkenlik hesap Değeri ( 200ºC ) |
λ |
W/m.K |
0,061 |
- |
ISO 8302 |
| Isıl iletkenlik hesap Değeri ( 300ºC ) |
λ |
W/m.K |
0,085 |
- |
ISO 8302 |
| Isıl iletkenlik hesap Değeri ( 400ºC ) |
λ |
W/m.K |
0,116 |
- |
ISO 8302 |
| Isıl iletkenlik hesap Değeri ( 500ºC ) |
λ |
W/m.K |
0,155 |
- |
ISO 8302 |
| Azami Hizmet Sıcaklığı ( sürekli ) |
- |
ºC |
500 |
- |
- |
| Spesifik Isıl Kapasitesi |
c |
kJ/( kg.K ) |
0,84 |
- |
- |
| Dinamik Elastisite Modülü |
Edyn |
Kn/m2 |
0,8 |
- |
- |
