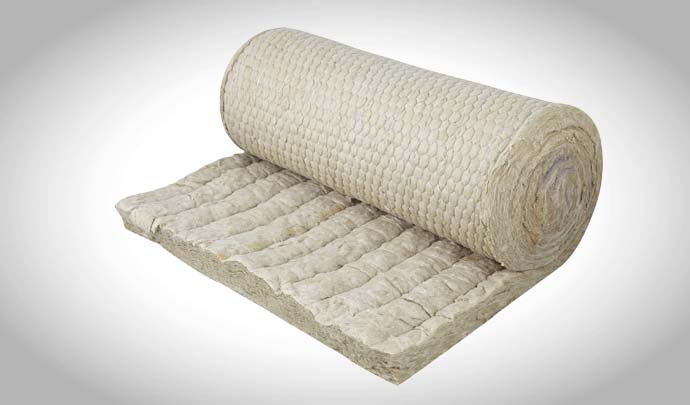

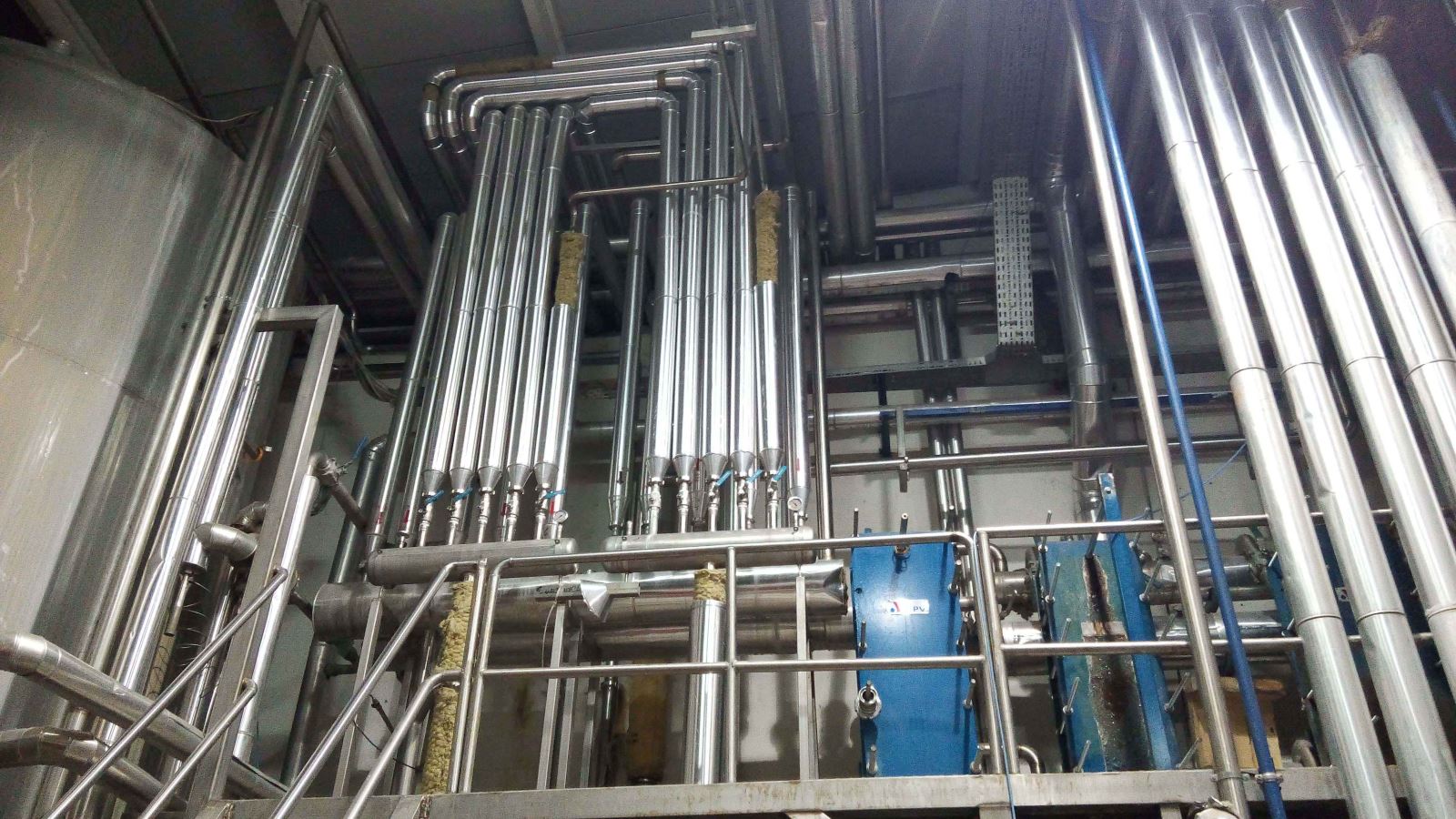

Sanayi tesislerinde, proses ekipmanlarında, büyük çaplı borularda ısı yalıtımı ve yangın güvenliği amacıyla kullanılan taşyünü şiltelerdir.






TİP 650 - 700	Kalınlık (cm)	Genişlik x Uzunluk (cm)	Paket (m2)
	3	100 x 800	8
	4	100 x 800	8
	5	100 x 500	5
	6	100 x 500	5
	8	100 x 300	3
	10	100 x 300	3
	12	100 x 300	3



TİP 750	Kalınlık (cm)	Genişlik x Uzunluk (cm)	Paket (m2)
	3	100 x 800	8
	4	100 x 800	8
	5	100 x 500	5
	6	100 x 500	5
	8	100 x 300	3
	10	100 x 300	3

Uygulama

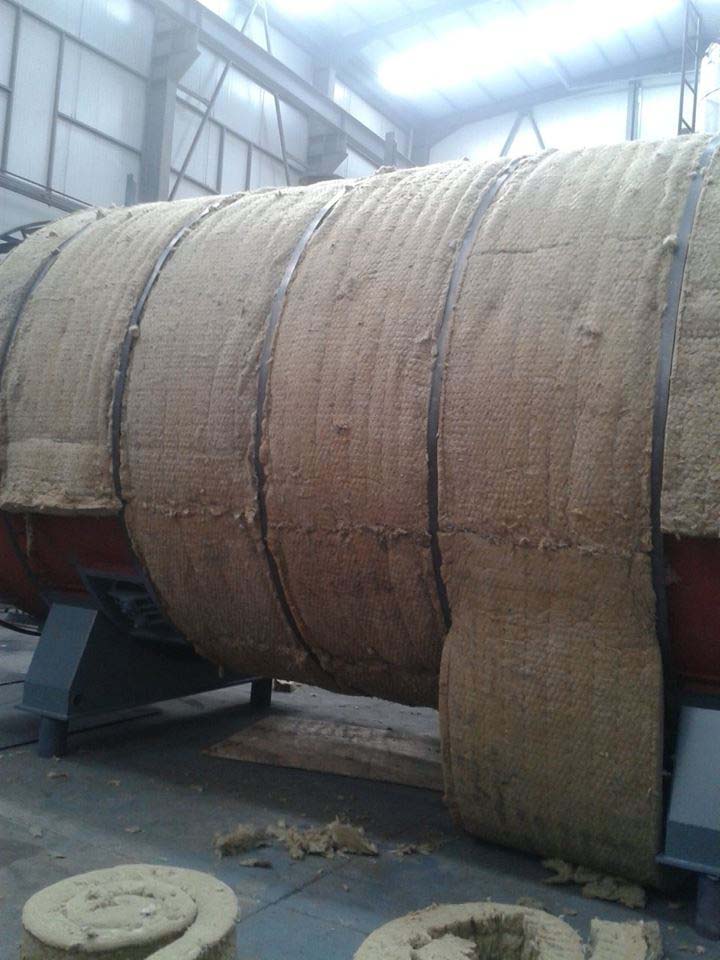

Taşyünü Sanayi Şiltelerinin yanmazlık özelliği çok yüksek sıcaklığa sahip yerlerin ısı, ses ve yangın yalıtımında kullanılmasını mümkün kılar. Uygun boyutta kesilen şilteler, yalıtım yapılacak yüzey üzerine sarılarak ek yerleri galvanizli tel ile taşıyıcı rabitz tel içinden geçirilerek dikilir. Ek yerlerinde boşluk kalmamasına özen gösterilir. Geniş yüzeylerde şilteler m2’ye 5-6 adet gelecek şekilde kaynaklanmış tespit pimleri üzerine geçirilerek ve bunların uçlarına plakalar tespit edilmek suretiyle uygulanır. Bu tespit pimleri aynı zamanda sac kaplamanın da mesafe tutucusu olur.



Tip			650	700	750
Yoğunluk ( kg/m3 )			80	90	125
Isıl İletkenlik Değeri (W/m.K)	Ortalama Sıcaklık(ºC)	50	0,038	0,038	0,037
		100	0,047	0,046	0,044
		150	0,058	0,057	0,052
		200	0,069	0,066	0,061
		250	0,083	0,079	0,071
		300	0,098	0,093	0,082
		350	0,115	0,108	0,094



Özellikler		Sembol	Birim	Tanım							Tolerans	Standart
Malzeme Tipi				650		700			750		-	-
Malzeme		-	-	Taşyünü							-	TS EN 14303
Genişlik		b	mm	1000							+/-10	TS EN 822
Uzunluk		l	mm	8000		5000			3000		-0, +∞	TS EN 822
Kalınlık		d	mm	30	40	50	60	80	100	120	T2**	TS EN 823
Kaplama		-	-	Rabitz Tel							-	-
Yangına Tepki Sınıfı		-	-	A1							-	TS EN 13501-1
Isıl İletkenlik Beyan Değeri		T	ºC	50	100	150	200	250	300	350	-	TS EN 12667/12939 13787
	Tip 650	λD	W/m.K	0,038	0,047	0,058	0,069	0,083	0,098	0,115
	Tip 6700			0,038	0,046	0,057	0,066	0,079	0,093	0,108
	Tip 750			0,037	0,044	0,052	0,061	0,071	0,082	0,094
Azami Hizmet Sıcaklığı		-	ºC	650							-	TS EN 14706
Su Buharı Difüzyon Direnci		μ	-	1							-	TS EN 12086
Ambalaj Malzemesi		-	-	PE Film							-	-
