Taşyünü Prefabrik Boru

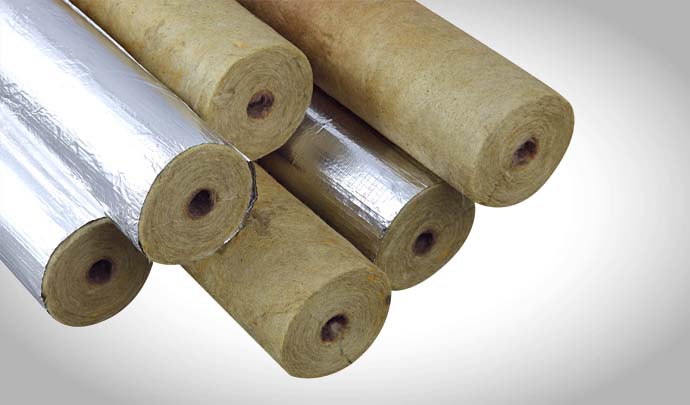

Kaplamasız veya alüminyum folyo kaplı, yüksek birim ağırlıkta taşyününden imal edilen borular olup 250°C’den yüksek sıcaklıklardaki sanayi borularının ısı yalıtımında, boruların donmaya karşı yaltımında ayrıca basınçlı su borularında titreşime ve sese karşı kullanılır.





Yoğunluk(kg/m3) 100
Isıl İletkenlik Değeri(W/mk) ORTALAMA SICAKLIĞI   (oC) 50 0,037
100 0,045
150 0,054
200 0,063
250 0,075
300 0,088
350 0,101



İzocam Taş Yünü Prefabrik Boru
Özellikler Sembol Birim Tanım Tolerans Standart
Malzeme -   Taşyünü   TS EN 14303
Et Kalınlığı d mm Bknz. Tablo D0<150mm-T8* TS EN 823
D0≥150mm-T9**
Uzunluk I mm 120 ±5mm TS EN 822
İç Çap Di mm Bknz. Tablo *** TS EN 13467
Isıl İletkenlik Beyan Değeri T C0 50 100 150 200 250 300 350   TS EN 12667/12939 13787
λ W/m.K 0,037 0,045 0,054 0,063 0,075 0,088 0,101
Azami Hizmet Sıcaklığı T C0 600   TS EN 14707
Su Emme WP kg/m3 max.1   TS EN 13472
Kaplama     Kaplamasız Al-folyo
Yangına Tepki Sınıfı     A1L A2L-s1,d0   TS EN 13501-1
Paketleme     PE Torba - Karton Kutu



Uygulama

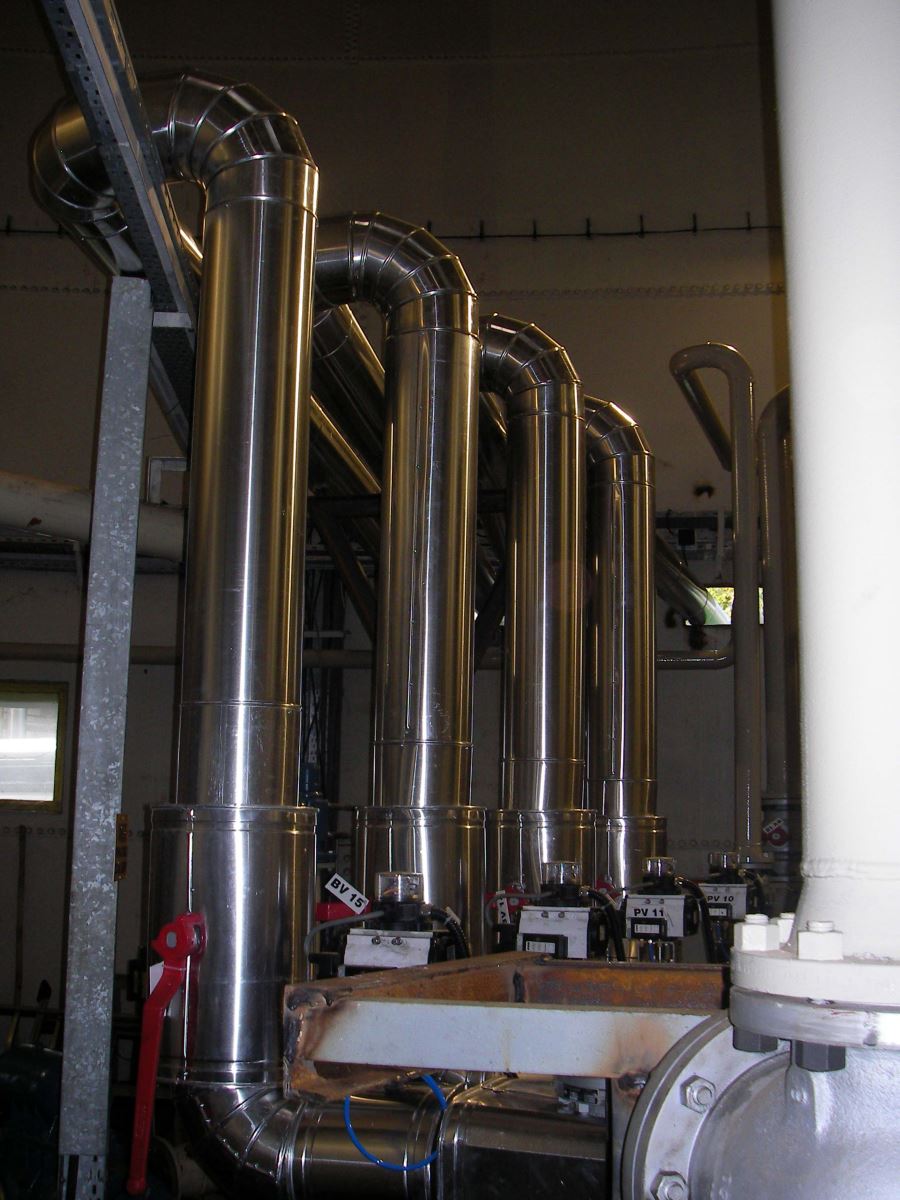

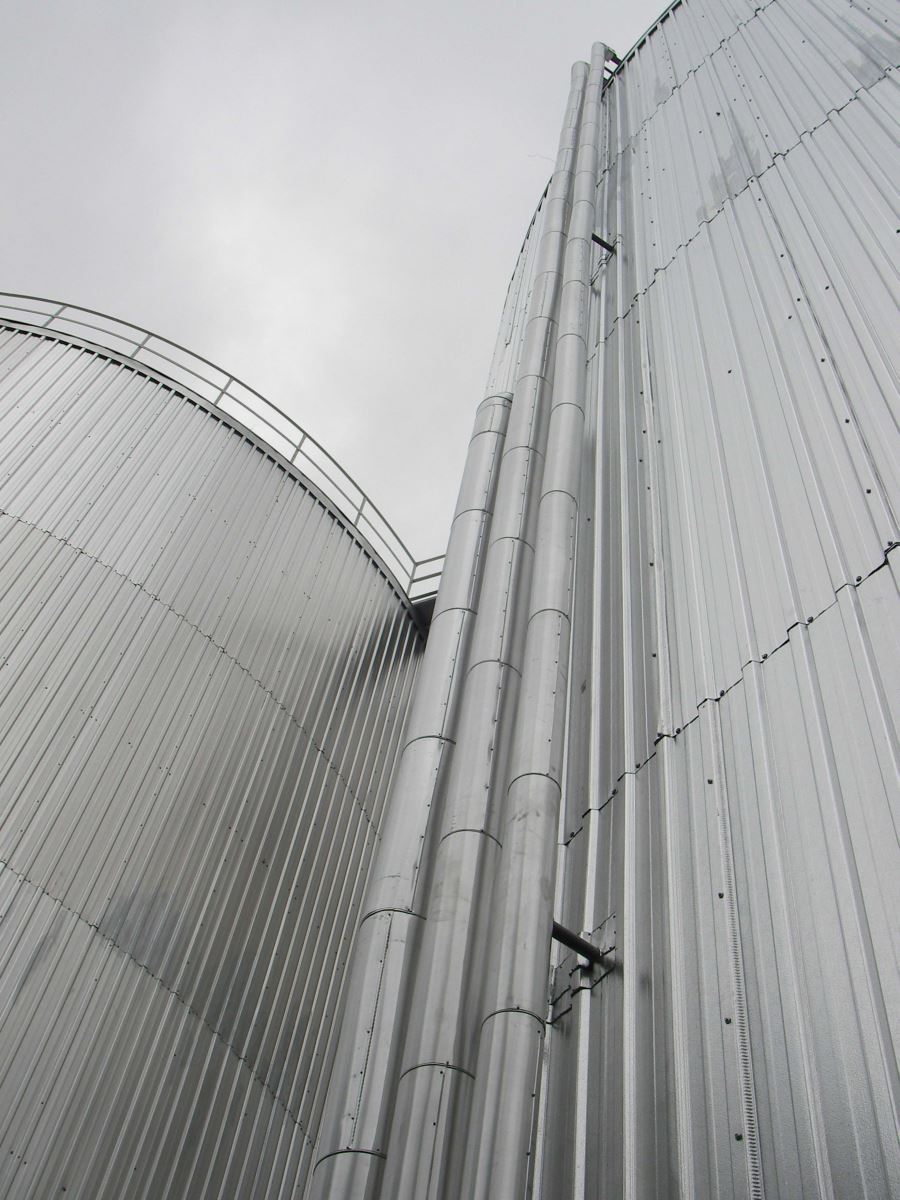

Uygulama yapılacak hattın anma çapına uygun Taşyünü Prefabrik Boru seçilir. Kesim yerinden açılarak yerleştirilir. Ek yerlerinde boşluk kalmayacak şekilde uygulama tamamlanmalıdır. Kaplamasız borular bitüm emülsiyon veya bitümlü örtüler, galvaniz veya alüminyum ceket giydirme sureti ile kaplanır. Kaplamaların ek yerleri yapıştırma, kenetleme, perçinleme veya vidalama sureti ile tespit edilir. Soğuk hatların yalıtımında kullanılan alüminyum folyo kaplı borularda ise bindirme payı üstündeki yapışkan bant ve buhar kesici folyo kaplama, montajı çok kolaylaştırır.

Bu uygulamada iki borunun ek yerleri mutlaka 7,5 cm eninde kendinden yapışkanlı alüminyum folyo bantlar ile kapatılarak buhar geçişine tamamen mani olunmalıdır. Boruların montajında iki kat uygulama yapılıyorsa, ek yerlerinin şaşırtılmasına dikkat edilmeli, son kat ek yerinin borunun alt kısmına gelmesine özen gösterilmelidir.





Çap Et Kalınlığı
inch mm 25 mm 30 mm 40 mm 50 mm 60 mm 80 mm 100 mm
kg/m3 gr/ad. kg/m3 gr/ad. kg/m3 gr/ad. kg/m3 gr/ad. kg/m3 gr/ad. kg/m3 gr/ad. kg/m3 gr/ad.
1/4 15 145 547 135 687 125 1037 100 1225 - - - - - -
1/2 21 140 627 130 772 120 1131 100 1367 100 1866 - - - -
3/4 27 140 699 130 853 120 1230 100 1470 100 1991 - - - -
1 33 140 792 130 956 120 1357 100 1602 100 2149 - - - -
1 1/4 42 140 904 125 1039 110 1385 100 1762 100 2341 - - - -
1 1/2 48 140 983 125 1124 110 1485 100 1876 100 2477 - - - -
2 60 130 1060 110 1138 100 1531 100 2102 100 2748 100 4268 - -
2 1/2 76 120 1159 100 1216 100 1772 100 2403 100 3110 100 4750 100 6692
3 89 120 1306 110 1499 100 1968 100 2648 100 3404 100 5142 100 7182
4 114 120 1594 120 1981 100 2352 100 3129 100 3981 100 5911 100 8143
5 140 - - 120 2312 100 2720 100 3589 100 3981 100 6647 100 9063
6 169 - - 120 2700 100 3153 100 4130 100 5182 100 7513 100 10145
8 219 - - 120 3379 100 3906 100 5071 100 6311 100 9018 100 12026
10 273 - - 120 4111 100 4720 100 6088 100 7532 100 10646 - -
12 324 - - 100 4015 100 5504 100 7069 100 8708 - - - -
14 356 - - 100 4366 100 5972 100 7653 - - - - - -
