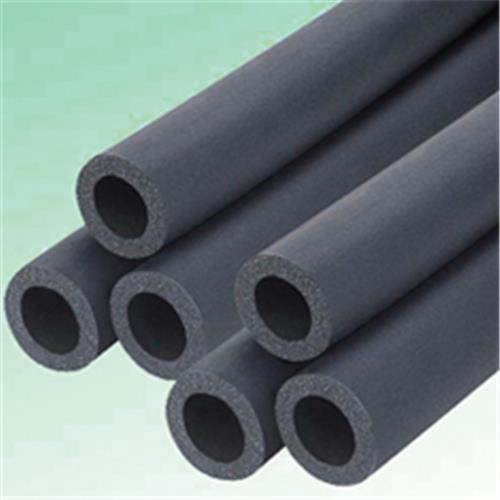

İklimlendirme, ısıtma ve soğutma sistemlerinde kullanılmak üzere üretilen, elastomerik kauçuk esaslı, kapalı gözenekli düzgün hücre yapısına sahip boru şeklinde yalıtım malzemesidir.





Uygulama

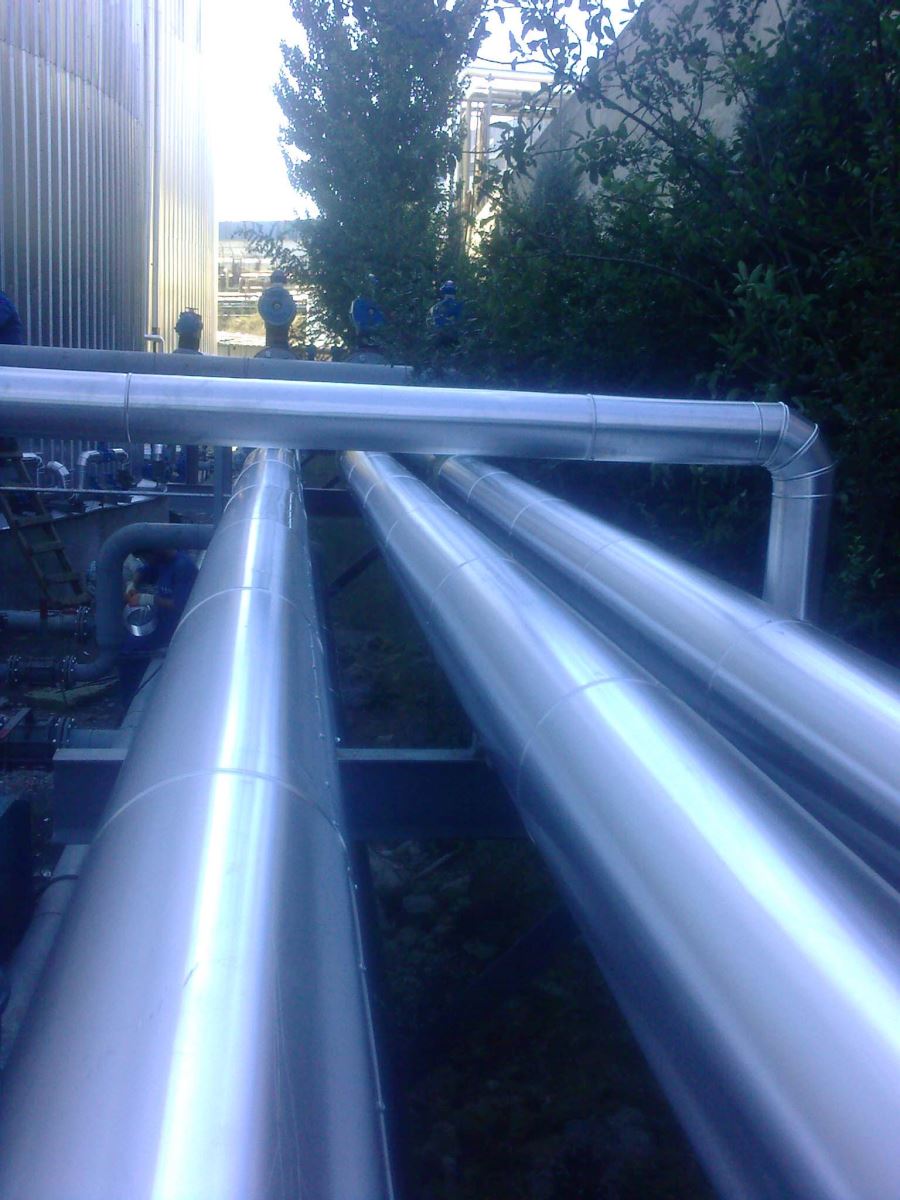

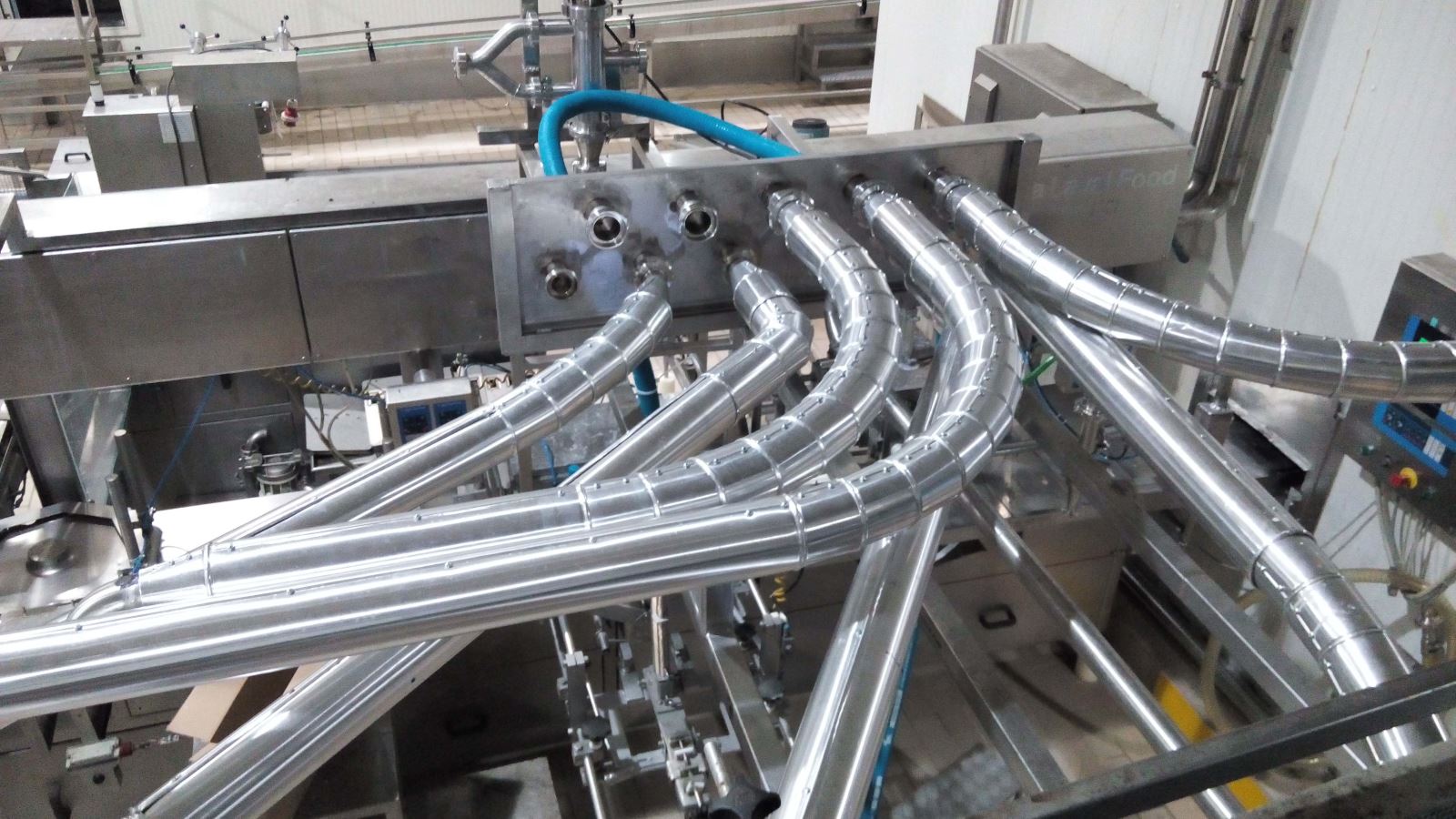

Isıtma, soğutma, havalandırma ve iklimlendirme sistemlerinde boru hatlarının dış yüzeylerinde ısı yalıtımı ve yoğuşma kontrolü amacıyla uygulanır. Yalıtım yapılacak boru ile kauçuk iç yüzeyi tam oturmalı, arada boşluk kalmamalıdır. Ek yerleri sızdırmazlığı sağlayacak şekilde yapıştırılmalıdır. Uygulama delinmeye ve yırtılmaya karşı korunmalıdır.

Güneş ışığına maruz uygulamalarda, UV etkisine karşı mutlaka koruyucu ceket veya koruyucu boya kullanılmalıdır. Açık hava uygulamalarının 5 gün içerisinde kaplanması gerekmektedir.





Boru İç Çapı	Bakır Boru	Çelik Boru	Miktar (m/kutu)
mm	inch	inch	Boru Et Kalınlığı (mm)
			6	9	13	19	25	32
6	1/4”		608	356	210
8	5/16”		504	308	190
10	3/8”	1/8”	408	260	168	96
12	1/2”		350	230	156	92
15	5/8”	1/4”	282	194	132	80
18	3/4”	3/8”	232	166	116	72	50	32
20			214
22	7/8”	1/2”	186	136	96	62	42	32
25	1”		160	120	86	56	40	28
28	1 1/8”	3/4”	136	104	78	52	40	24
35	1 3/8”	1”	98	80	60	42	24	22
42	1 5/8”	1 1/4”	86	64	50	36	22	16
48		1 1/2”		52	42	32	18	16
54	2 1/8”			44	36	28	16	14
60	2 3/8”	2”		38	32	24	16	14
64	2 1/2”			38	28	24	14	12
70	2 5/8”			30	28	20	14	12
76	3”	2 1/2”		26	22	18	14	12
80	3 1/8”			24	20	16	12	10
89	3 1/2”	3”		20	18	14	12	10
102		3 1/2”		16	12	12	10	8
108	4 1/4”			16	12	12	10	8
114	4 1/2”	4”		16	12	10	10	8
140		5”			8	10	8	4
160	6 1/4”				6	8	6	2



Özellikler	Sembol	Birim	Tanım						Tolerans		Standart
Malzeme	-	-	Elastomerik Kauçuk Köpük						-		TS EN 14303
Uzunluk	l	mm	20000 ≤ L ≤ 50000 *						± % 1,5		TS EN 822
İç Çap	Di,D	mm	≤ 100						Di,D + 1 ≤ Di ≤ Di,D + 4		TS EN 13467
			> 100						Di,D + 1 ≤ Di ≤ Di,D + 6
Et Kalınlığı	dD	mm	6 ≤ d ≤ 32						dD ≤ 8	±1,0	TS EN 823
									8<dD≤18	±1,5
									18<dD≤31	±2,5
									dD > 32	±3,0
Yangına Tepki Sınıfı	-	-	BL-s2,d0						-		TS EN 13501-1
Isıl İletkenlik Beyan Değeri	T	°C	-20	0	20	40	60	80	-		TS EN 12667
	λD	W/m.K	0,034	0,036	0,038	0,04	0,043	0,045
Hizmet Sıcaklığı	-	°C	-50 / 110						-		-
Su Buharı Difüzyon Direnci	μ	-	≥ 7000						-		TS EN 12086
Ozon Direnci	-	-	İyi						-		-
Yağlara Karşı Direnç	-	-	İyi						-		-
Hava Koşullarına Direnç	-	-	iyi						-		-
Esneklik	-	-	Çok İyi						-		-
Küf Oluşumu	-	-	Yoktur						-		-
Ambalajlama	-	-	Karton Kutu						-		-
